Käfer Dial Depth Gauge TM / TZ Series

Depth Gauge Presisi untuk Aplikasi Teknik dan Industri

Käfer Dial Depth Gauge Seri TM / TZ adalah alat ukur kedalaman mekanik presisi tinggi, cocok untuk penggunaan di lingkungan industri dan bengkel teknik. Dengan alas ukur berbahan matt chrome yang dikeraskan dan melalui proses lapping, alat ini memberikan ketahanan dan akurasi maksimal sesuai standar tinggi.

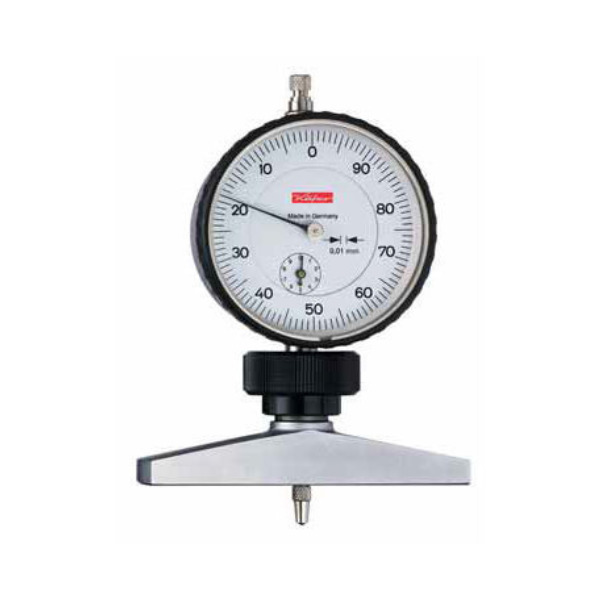

1. Käfer Dial Depth Gauge TM/2

Pembacaan dalam milimeter
Dilengkapi alas TB 80 dan titik kontak 573/21 (panjang 10 mm)
Alas matt chrome, dikeraskan dan melalui proses lapping
Pengikat collet logam dan sekrup hex dalam untuk penggantian dial gauge yang mudah

2. Käfer Dial Depth Gauge TZ/2 (Model Inci)

Fitur sama dengan TM/2, namun dengan pembacaan .001 inci
Menggunakan insert runcing 573/13 (panjang sama dengan 573/21)
Cocok untuk mengukur kedalaman ukiran

3. Käfer Dial Depth Gauge TM 2/30

Pembacaan milimeter dengan jarum konsentris untuk tampilan yang jelas dan aman
Dikirim lengkap dengan titik kontak 573/21 dan alas TB 80

4. Käfer Dial Depth Gauge TZ 2/30 (Model Inci)

Fitur identik dengan TM 2/30, namun dengan pembacaan .001 inci
Bisa digunakan dengan ekstensi panjang 10–100 mm atau 0.400"–4.000" (dijual terpisah)

Pilihan Alas untuk Dial Depth Gauge (Dapat Diganti)

TB 50: 50 × 16 mm
TB 80: 80 × 16 mm
TB 100: 100 × 16 mm
TB 120: 120 × 20 mm
TB 150: 150 × 20 mm

Alas-alas ini dapat dipertukarkan dan masing-masing dilengkapi dengan lubang Ø8 mm dengan toleransi H7. Seluruh alas memiliki lapisan chrome doff (matt-chromed), telah melalui proses pengerasan, serta permukaan kontak yang dilap halus untuk memastikan pengukuran yang presisi. Sistem penjepit collet logam menjamin pemasangan dial gauge yang kuat dan stabil.

Alas Khusus untuk Dial Depth Gauge

Alas TB 66 P dengan desain prismatik dirancang khusus untuk pengukuran pada pipa dengan diameter antara 10 hingga 100 mm.

Alas datar untuk Dial Depth Gauge juga tersedia dalam ukuran berikut:

TB 200: 200 × 20 mm
TB 250: 250 × 20 mm
TB 300: 300 × 25 mm

Semua alas dilengkapi dengan lubang Ø8 mm H7, memiliki permukaan burnished (dipoles untuk ketahanan terhadap korosi), dan permukaan pengukur yang digrinding halus untuk menjamin akurasi tinggi. Ukuran alas khusus dapat disediakan sesuai permintaan.

SPESIFIKASI Käfer Dial Depth Gauge TM / TZ Series

Type	Dial Depth Gauge TM/2 or TZ/2	Dial Depth Gauge TM 2/30 or TZ 2/30
Reading	0.01 mm / .001”	0.01 mm / .001”
Range	10 mm / .400”	30 mm / 1.000”
Range per revolution	1 mm / .100”	1 mm / .100”
Bezel-Ø	58 mm	58 mm
Base dimensions	80 x 16 mm	80 x 16 mm
Accuracy according to	DIN 878 hysteresis fu however not checked	Manufacturing standard 1.0200.9.0014 hysteresis fu however not checked
Dial reading	anti-clockwise	anti-clockwise
